Obtenção de Vértices Virtuais por imagens de satélite

iconeTituloDireito

O objetivo desta seção é esclarecer como imagens de satélites de alta e altíssima resolução podem ser usadas nos projetos de Georeferenciamento de Imóveis Rurais, seguindo a NORMA TÉCNICA PARA GEORREFERENCIAMENTO DE IMÓVEIS RURAIS -3ª Edição, publicada pelo INCRA em 2013.



EXEMPLOS DE IMAGENS DE ALTÍSSIMA RESOLUÇÃO

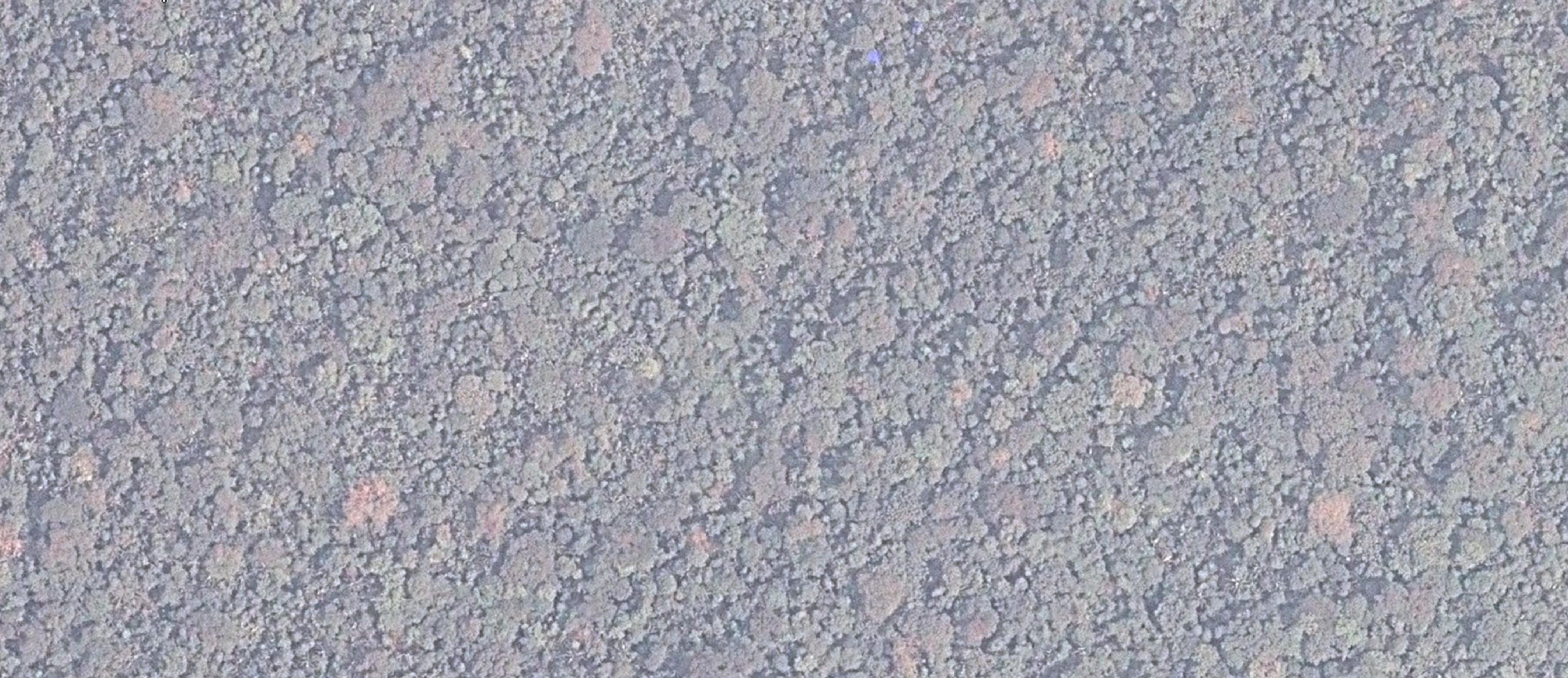

Pleiades PSM 0,50 m colorido em area de mata fechada, Aripuanã- MT, Escala 1:2.500
NDVI cores naturais
Recorte de cena TRIPLESAT de 1 m de resolução, Cores naturais

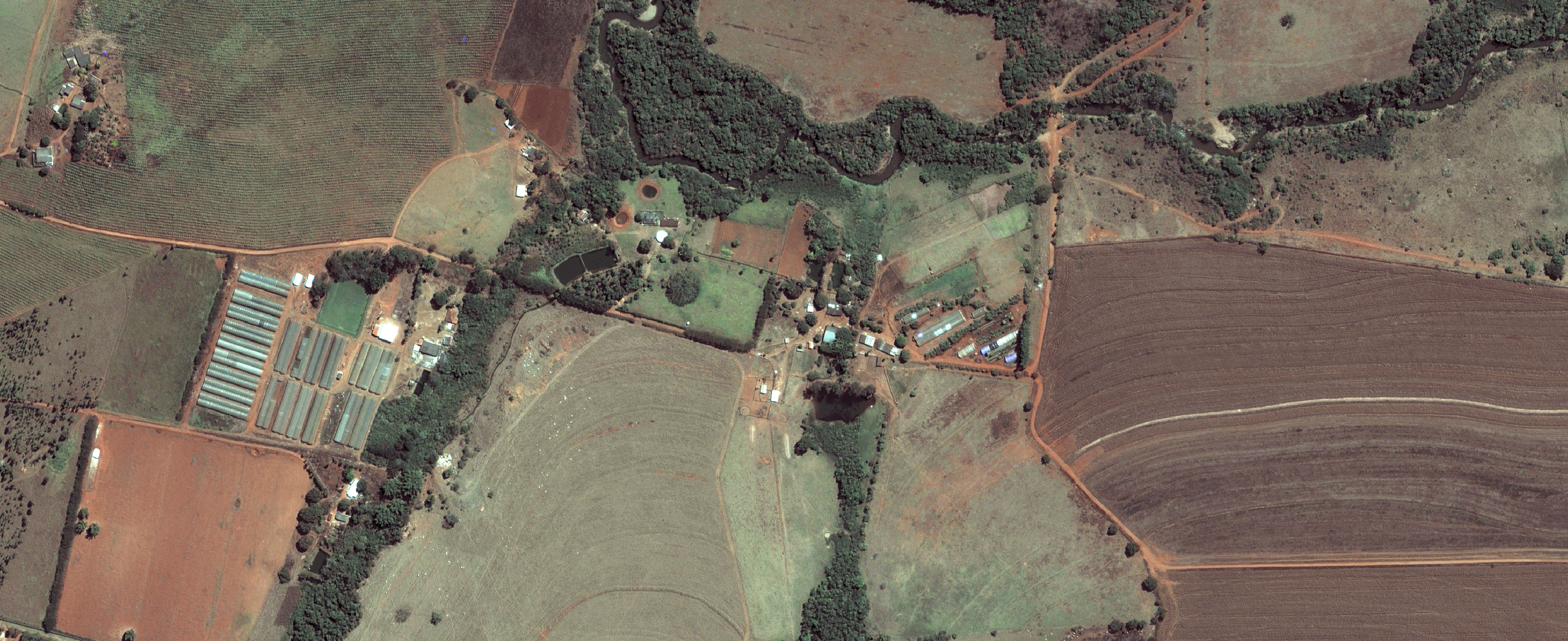

Pleiades PSM de 0,50 m de resolução P&B de área rural de Anápolis-GO

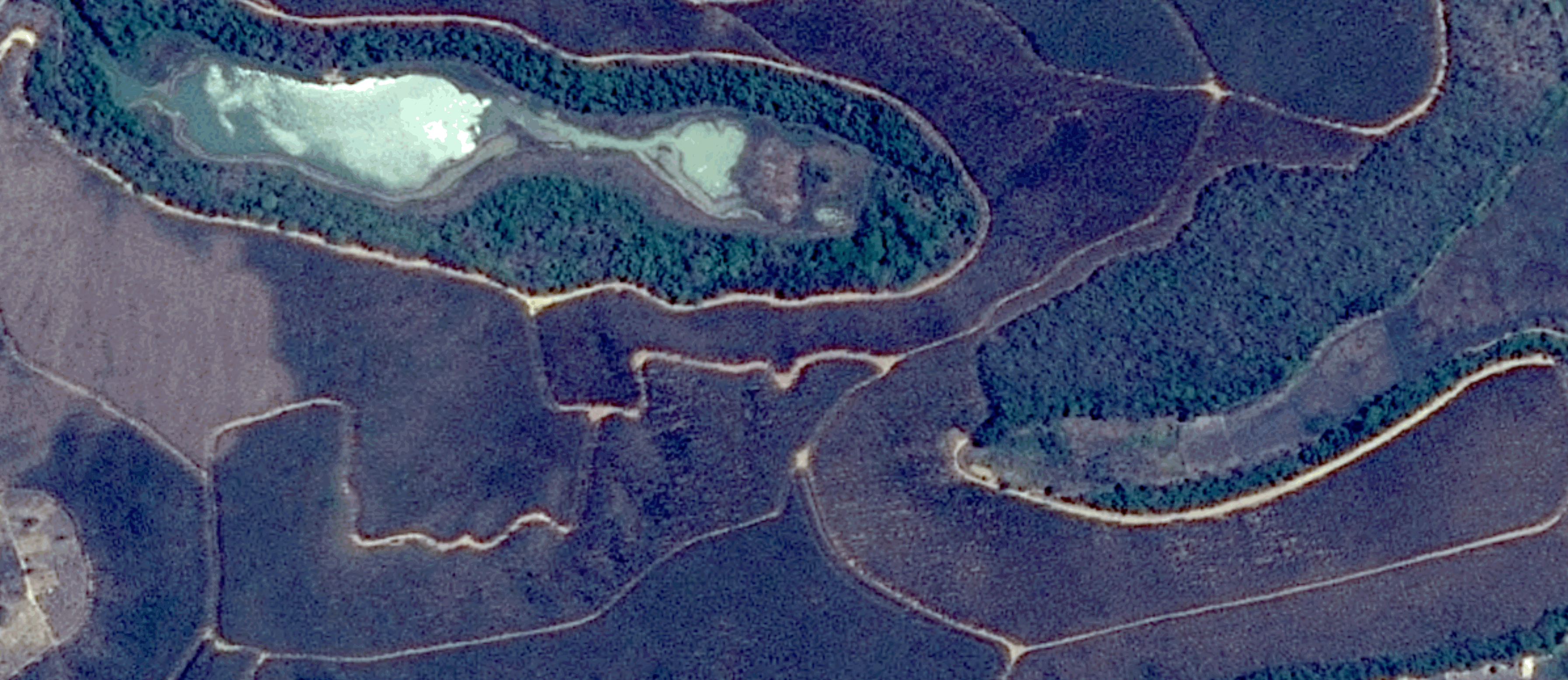

SPOT 6 de 1,50 m de resolução de uma área florestal cultivada perto de Ipaba, MG

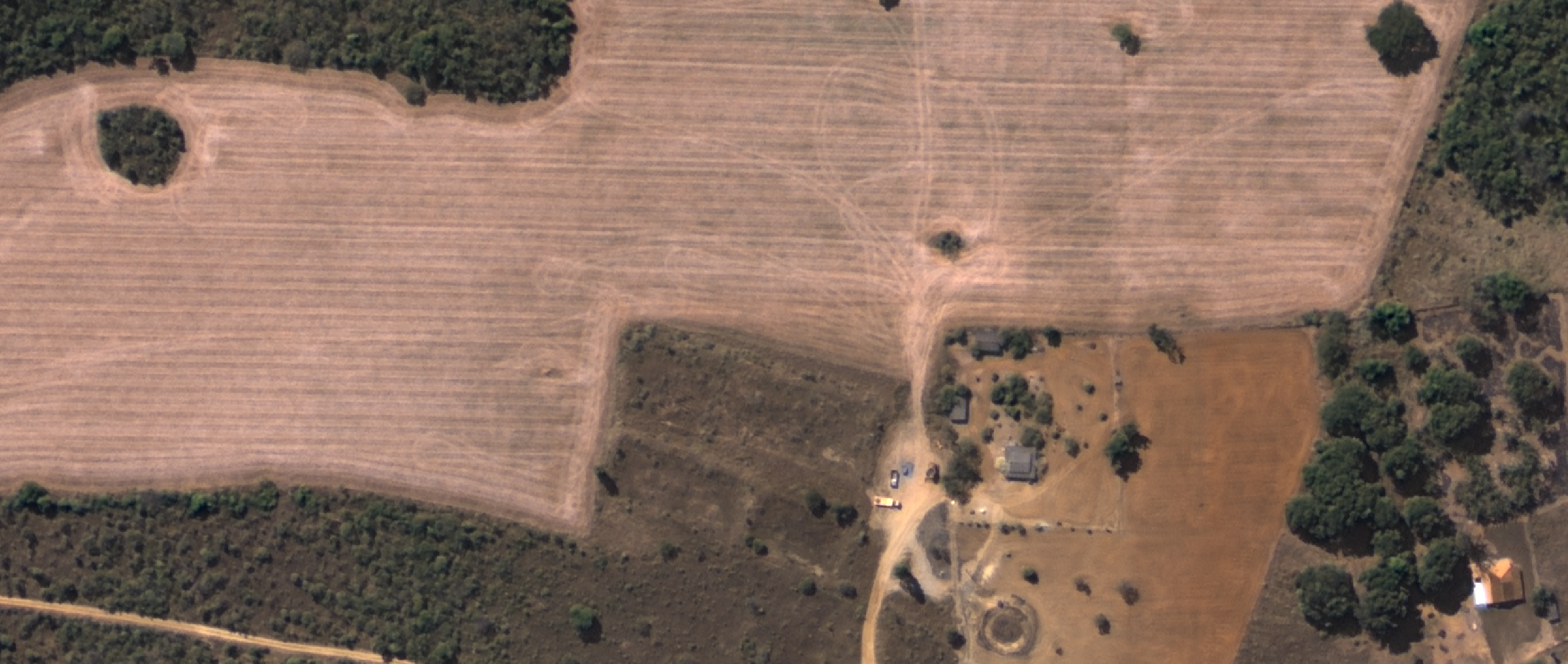

Imagem Kompsat 3A modo PSM, cores naturais, de 40 cm de resolução de uma área rural, escala 1:2.000
RapidEye, 5 m de resolução cores naturais, 3-2-1 em RGB, de área florestal

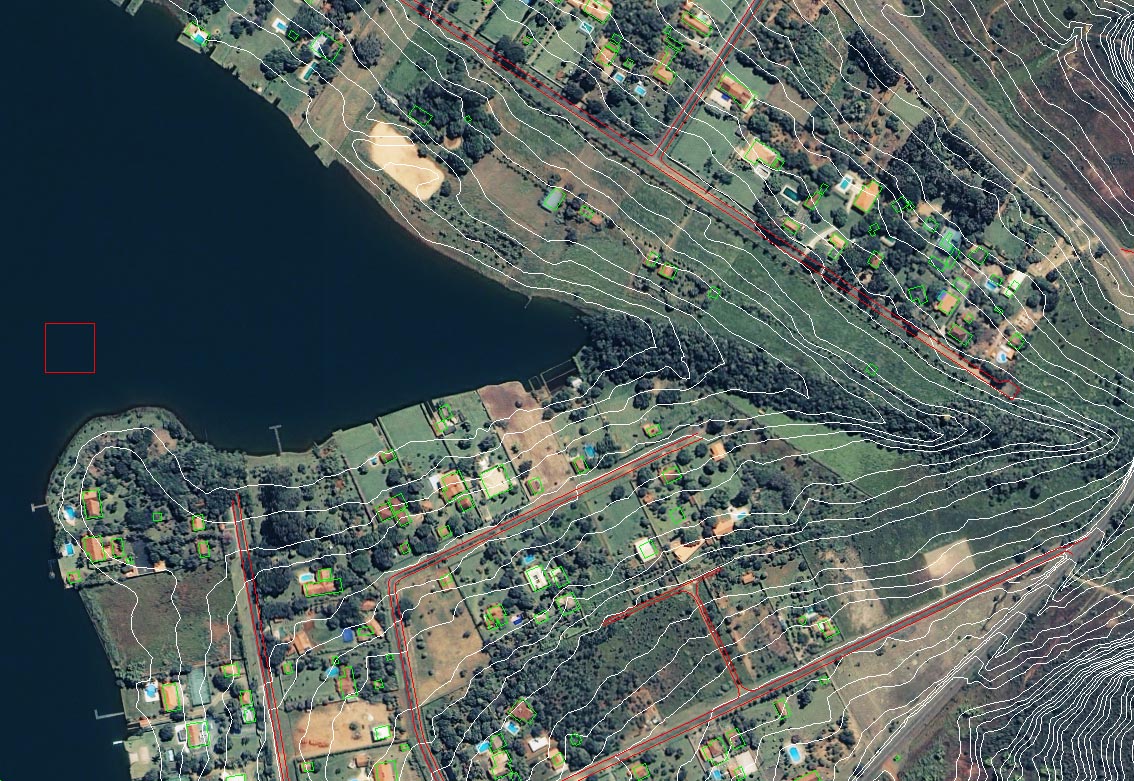

Ikonos PSM, 1 m de resolução, área residencial de Brasilia – DF com curvas de nível e delimitação de áreas construídas sobrepostas
Kompsat 2, PSM, 1 m de resolução, área florestal de Teixeira Soares – PR
Quick Bird, PSM 0,60 m colorido, área rural

De fato, é possível usar imagens de satélites para definição de vértices em locais inacessíveis conforme parágrafo seguinte, o que vem sendo feito em áreas de matas e rios que oferecem dificuldades para serem alcançadas.

Padrões de precisão

Os valores de precisão posicional (planimetrica) a serem observados para vértices definidores delimites de imóveis são:

a) Para vértices situados em limites artificiais: melhor ou igual a 0,50 m;
b) Para vértices situados em limites naturais: melhor ou igual a 3,00 m;
c) Para vértices situados em limites inacessíveis: melhor ou igual a 7,50 m.”

O ponto C trata de  V – Vértice Virtual (não ocupado nem materializado)

METODOLOGIA

Se trata de comprovar que a imagem de satélite usada para o projeto tem de fato precisão de localização absoluta melhor ou igual a 7.50 m.

As especificações das imagens de altíssima e alta resolução disponiveis no mercado são como segue

  • World View 1, 0,50 m de resolução P&B
  • World View 2, 0,50 m de resolução colorido
  • World View 3, 0,50  ou 0,40 ou 0,30  m de resolução colorido
  • GEOEYE, 0,50 m de resolução colorido
  • Pleiades, 0,50 m de resolução P&B
  • Kompsat-3, 0,70 m de resolução colorido
  • Kompsat3-A, 0,40 m de resolução colorido
  • Gaofen 2, 80 cm de resolução colorido
  • SPOT6/7, 1,50 m de resolução colorido



A precisão de localização absoluta destas imagens de satélite de altíssima resolução é geralmente  situada entre 3 e 6 m (erro circular medido em 90% dos casos)

Não está impedido nestes projetos  o uso de outros tipos de imagens de altíssima resolução que a ENGESAT oferece igualmente ( Triplesat, Ikonos, Quick Bird, Kompsat-2, …) cuja especificação de precisão de localização com correção de sistema seja pior que 7,50 m, portanto que sejam devidamente ortoretificada e que o resultado  final da precisão de localização seja comprovadamente melhor que 7,50 m.



Exemplo de interpretação visual  de imagem Pleiades de 50 cm de resolução de divisa inacessível em área de mata onde o rio é a feição natural que delimita o imóvel rural. Se aplica a norma “c) Para vértices situados em limites inacessíveis: melhor ou igual a 7,50 m.”



Imagem Pleiades de 50 cm de resolução, cores naturais
Imagem Pleiades de 50 cm de resolução, cores naturais
Interpretação da calha do rio na imagem Pleiades ortoretificada com precisão melhor que 7.50 m
Interpretação da calha do rio na imagem Pleiades ortoretificada com precisão melhor que 7.50 m



Extrato da listagem das vértices virtuais em coordenadas cartográficas extraidas da intepretação da calha do rio
Extrato da listagem das vértices virtuais em coordenadas cartográficas extraidas da intepretação da calha do rio
Extrato da listagem das vértices virtuais em coordenadas geográficas extraidas da intepretação da calha do rio
Extrato da listagem das vértices virtuais em coordenadas geográficas extraidas da intepretação da calha do rio





Pelo fato de que a precisão de localização engesat-newsletter-destaque-pequeno_Grafico_PECdestas imagens com correção de sistema seja apena uma  especificação teórica do sistema de imageamento, é necessário para cada projeto e cada imagem usada comprovar esta precisão com pontos de controle em campo para aferição da imagem usada. Os pontos de controles levantados a campo devem ser objeto de ART,. a ENGESAT fornece depois de usados estes pontos para amarração da imagem outra ART comprovando a precisão final da imagem processada geométricamente.

Acompanha, como resultado do trabalho, a interpretação dos limites inacessíveis realizada na imagem de satélite, a relação das coordenadas (pela norma do Sigef, em  projeção geográfica) das vértices devidamente numeradas para serem usadas no memorial descritivo, e os dados vetoriais de interpretação (vetor do limite inacessível) em .shp. dwg e .txt.



SIGEF MS

Vetores de áreas publicas e privadas certificadas do SIGEF numa parte de MS

Será apresentada no relatório a metodologia de levantamento dos vértices, demonstrando como foram obtidos os valores de altitude elipsoidal. O relatório informará qual imagem foi utilizada, qual o fornecedor da imagem, qual a precisão posicional da imagem utilizada, e de que maneira a metodologia empregada propiciou os valores de precisão informados na planilha ODS. Pontos de controle servirão igualmente  para comprovar e calibrar a informação altimétrica fornecida.

Consulte aqui  as nossas orientações sobre coleta de pontos de controle para esta etapa de trabalho.

Bibliografia de Referência

  • Norma_tecnica_georreferenciamento_imoveis_rurais_3ed
  • Manual tecnico de posicionamento 1 edição
  • Legislacao-Territorial-Equipe-3-Lei-10267-e-Manual-Alunos
  • Análise-da-Norma-do-INCRA-2013-Modo-de-Compatibilidade
  • Palestra_INCRA_dezembro_2013
  • Avaliação da acurácia posicional de imagens de satelites

Gostou desta publicação? Em breve,  publicaremos outro post. Assine nossa Newsletter e receba por e-mail todas as publicações, além de videos, materiais e promoções, de forma automática.

Deixe um comentário para acrescentar conteúdo ou para iniciarmos uma discussão sobre o tema.

Curta e compartilhe com seus clientes e colegas de profissão!

laurent





Esta publicação foi escrita por Laurent Martin, formado em Agronomia e com Mestrado em Sensoriamento Remoto Aplicado no Reino Unido, é responsável pela direção da EngeSat.
